Cài đặt Package cho CubeMX và Keil C

Cài dặt Package cho Cube MX và Keil C

Cài đặt Package cho CubeMX và Kel C là một phần trong chuỗi các bài học Lập trình STM32 từ A tới Z

Package là các gói dữ liệu của dòng chip mà chúng ta lập trình trên chúng.

Lỗi thường gặp khi chưa cài package cho CubeMX đó là khi mở một project của người khác sử dụng chip bạn chưa cài đặt bao giờ sẽ không mở được hoặc báo download nhưng ko thể down từ server về.

Lỗi thường gặp khi chưa cài package cho Keil C đó là Code được Gen ra từ CubeMx hoặc code bất kì trên mạng khi mở sẽ bị trắng phần Device, không thể Complier

Vậy chúng ta chỉ cần cài các gói dữ liệu (Package) là sẽ fix được ngay thôi

Cài đặt package cho CubeMX

Khi down load và cài đặt xong Cube, để thực hiện cấu hình trên một con MCU bạn phải cài đặt Package cho nó như sau

Vào Help -> Managed Embedded ….

H1 6
Cài đặt Package cho CubeMX và Keil C 11

Trong cửa sổ đó, chọn dòng chip mà bạn lập trình, ví dụ STM32F4xx. Trong đó bạn nên cài version mới nhất (nằm trên cùng), tích xanh và nhấn Install Now

H2 8
Cài đặt Package cho CubeMX và Keil C 12

Sau đó tạo project mới bằng cách nhấn vào Access to MCU Selector

H3 7
Cài đặt Package cho CubeMX và Keil C 13

 Chọn dòng chip cần sử dụng và nhấn Start Project

H4 6
Cài đặt Package cho CubeMX và Keil C 14

Sau đó vào project manager Lưu 1 tên bất kì, chọn đường dẫn là Desktop (sẽ xóa sau khi cài đặt xong)

Chọn tool chain là MDK- ARM V5 nhấn Generate Code

H5 7
Cài đặt Package cho CubeMX và Keil C 15

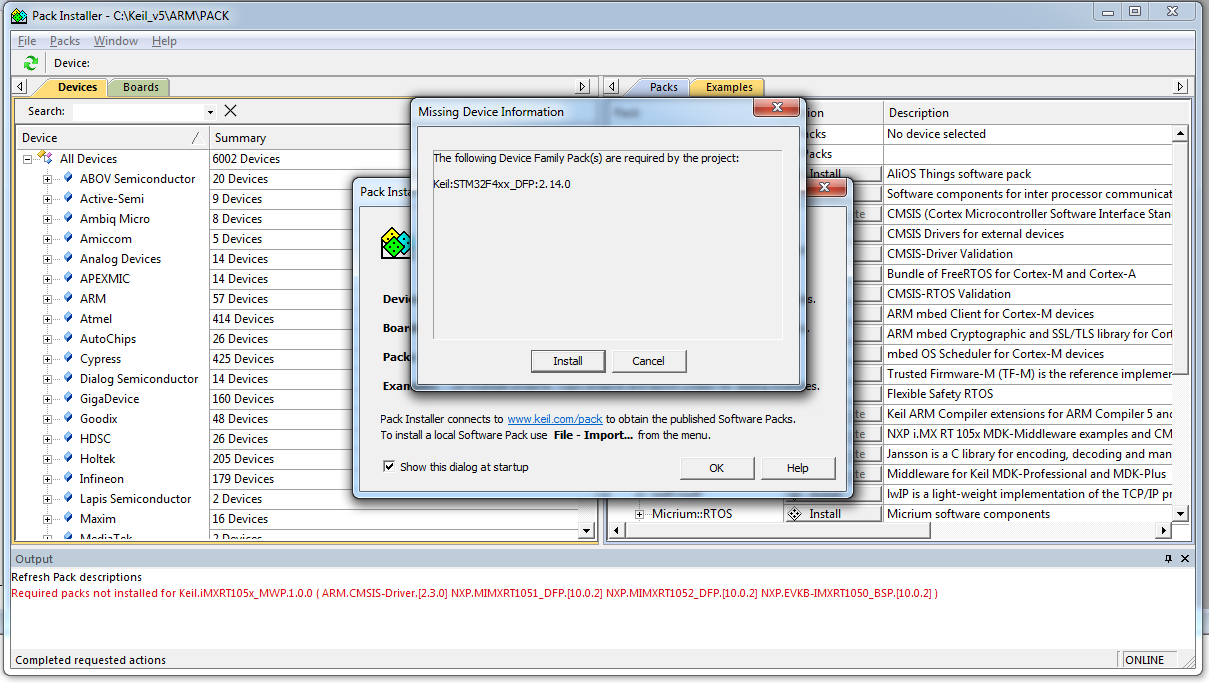

Nhấn open project. Nếu trong KeilC chưa cài Package cho dòng chip đó một cửa sổ sẽ bật lên. Các bạn tắt cửa sổ và follow theo các bước sau

H6 7
Cài đặt Package cho CubeMX và Keil C 16

Cài đặt package cho KeilC V5

Đầu tiên các bạn vào Link: https://www.keil.com/dd2/Pack/

Sau đó nhấn Ctr +F gõ STM32F4 hoặc dòng nào bạn muốn cài.

H7 9
Cài đặt Package cho CubeMX và Keil C 17

Một cửa sổ bật lên. Chọn Accept và download. Nhấn open khi down xong, sau đó nhấn Next

H8 7
Cài đặt Package cho CubeMX và Keil C 18

Sau khi cài đặt xong, các bạn có thể thấy phần Keil: STM32F4xx_DFP đã hiện Up to Date là đã thành công

H9 9
Cài đặt Package cho CubeMX và Keil C 19

Tắt project đó và xóa đi. Các project sau sẽ tự động được taget khi sinh code từ CubeMX

Kết

Vậy là các bạn đã sẵn sàng cho các bài tiếp theo trong Lập trình STM32 từ A tới Z. Nhanh chóng chuyển qua bài đầu tiên trong serie này nhé.

Video hướng dẫn cài đặt:
